煤气发生炉

单段式煤气发生炉冷煤气站

产品介绍：

 单段炉冷净煤气站（烟煤）由煤气发生炉生成的粗热煤气（温度为500-600℃）首先进入双竖管被热循环水冷却洗涤，煤气中的部分灰尘随热循环水从双竖管下部的水封中排出，被双竖管洗涤降温后的煤气温度约为80-90℃，经隔离水封进入Ⅰ级电气滤清器进行捕焦油和灰尘，煤气温度冷却至35-45℃。经隔离水封再进入Ⅱ级电气滤清器进一步进行脱油除尘。通过煤气加压机加压，再经捕滴器脱去水份后通过输送管道输送至用户。

产品优势：

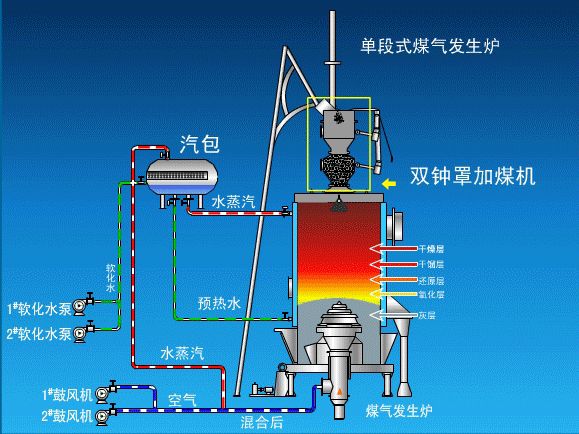

工作原理：

单段式煤气发生炉冷煤气站工艺流程图

技术参数：

型号	CG1Q1.0-1	CG1Q1.5-1		CG1Q2.0-1	CG1Q2.4-1	CG1Q2.6-1	CG1Q3.0-1	CG1Q3.2-1
炉膛内径（mm）	1000	1500		2000	2400	2600	3000	3200
炉膛截面积（m2）	0.785	1.77		3.14	4.52	5.31	7.07	8.04
水套受热面积（m2）	6.84	10.37		17.84	24.66	31.32	36.33	38.75
适用煤种	不粘接或弱粘接无烟煤、烟煤或焦炭。煤质应符合GB-9143要求
灰层高度（mm）	100-300	100-300	100-300		100-300	100-300	100-300		100-300
煤的粒度（mm）	13～25、25～50、50～100
耗煤量（kg/h）	150～240	350～550		600～900	900～1400	1000～1500	1500～2200	1700～2600
气化剂	空气+水蒸汽　　Air+Steam
空气消耗量 (m3/kg)煤（coal）	2.2-2.8	2.2-2.8		2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8
蒸汽消耗量 (m3/kg)煤（coal）	0.3～0.5	0.3～0.5		0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤气产量（Nm3/h)	450～700	980～1600		1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤气热值（KJ/m3)	5020～6060	5020～6060		5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤气出口压力(Pa）	<0.95	<0.98		<0.98	<0.98	<1.5	<1.5	<1.5
煤气出口温度（℃）	400～550	400～550		400～550	400～550	400～550	400～550	400～550
最大炉底鼓风压力（KPa）	2.0	2.45		3.5	3.5	4.5	6.0	6.0
饱和空气温度（℃）	50～65	50～65		50～65	50～65	50～65	50～65	50～65
探火孔汽封压力（Pa)	0.25	0.25		0.25	0.25	0.25	0.25	0.25
水套蒸汽产量（kg/h）	45～120	250～300		300	450	500	550	550
水套蒸汽压力（Pa）	0.294	0.294		0.294	0.294	0.294	0.294	0.294
加煤方式	钟罩加煤、机械加煤
灰盘最大转速（r/h）	2.87	2.76		2.23	2	1.7	1.7	1.7
灰盘传动电机功率（kw）	3	3		4	4	4	11*2	11*2
煤斗提升电机功率（kw)	1.1	1.1		1.1	2.2	2.2	3	3
排渣形式	湿式，自动排渣
