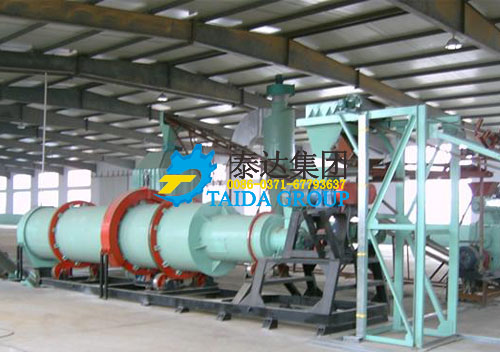

郑州泰达污泥转筒烘干机是一种直接式的回转式烘干机,它与三筒烘干机不同之处在于便于更换扬料板。进入烘干机内热交换的气体温度不宜高于750℃如有特殊要求高温烘干,烘干机的入口处内筒及扬料板可用耐热钢板制造。

【进料粒度】:

0.2-5

【生产能力】:

1.9-76.0t/h

【适用物料】:

污泥、化工污泥、造纸污泥、纺织污泥、电厂污泥、印染污泥、制革污泥、重金属污泥、市政污泥、下水道污泥、污水处理厂污泥等

销售热线 0371-67793637 技术咨询 15515557076

产品介绍

转筒烘干机结构简单,运行稳定,是一种成熟的烘干设备。
泰达转筒式污泥烘干机根据污泥粘、黏的特性,为其特殊设计了内部筒体结构,增加拍散装置保证物料不会粘壁。烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

产品优势

    • 污泥专用

      针对污泥特性设计,放心处理污泥类原料;

    • 智能控制

      全自动智能控制,煤耗量和电耗量比一般烘干机降低10-15%以上;

    • 节能高效

      干燥速度快、均匀、节能高效、易于控制、安全无污染;

    • 专利护航

      配套全面的尾气处理净化系统,无污染;热回收专利技术,降低运行成本。




工作原理

该机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成。我厂烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。
烘干机的热源来自燃烧装置,本烘干机可以采用多种燃料和能源作为燃烧热源,而且,电控系统可以自动调节热风温度,有效的避免能源浪费和满足某些特殊物料烘干的温度要求。本机可以设计成顺流式或者逆流式加热方式。
需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
转筒烘干机热效率高,节能效果显著。经检测,热效率大大超过传统单筒烘干机50%左右的水平。该设备投产使用后,节煤效果显著。烘干机科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换,在外筒热交换以传导、对流形式并用。该机长度缩短,有利于工艺布置。整机长度比单筒烘干机缩短约40%左右,从而减少厂房的建筑面积,节约工程投资,也更适合于老厂改造的工艺布置。
 该机适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干,也适用于冶金、化工等部门的各种散状物料的烘干。该机结构紧凑。整机水平布置,采用托轮支承,取消了大小齿轮传动,代之以托轮传动,使设备安装更方便、操作更简单、运行更可靠、运转率更高。该机的外部表面积比单筒回转式烘干机减少30%以上,并且外筒对内筒有保温隔热作用,外筒表面温度低,热损失少,在高效节能的同时,大大改善了劳动环境和劳动条件。多种扬料板设计,角形扬料板与万字扬料板的有机结合,使物料与热烟气交换更加充分,减少了烘干机筒体内“风洞”产生的机理。采用变频调速,调整筒体转速,根据入机水分,产量要求,采用适当的转速,确保下道工序的需求。



技术参数

型号 筒体直径(M) 筒体长度(M) 筒体斜度(%) 电机功率(kw) 筒体转速
(r/min)
占地面积(m²)
MED-12100 1.2 10 3-5% 7.5 3-8 100
MED-15120 1.5 12 3-5% 10 3-8 150
MED-15150 1.5 15 3-5% 18.5 3-8 200
MED-18120 1.8 12 3-5% 11 3-8 260
MED-22120 2.2 12 3-5% 18.5 3-8 260
MED-22140 2.2 14 3-5% 18.5 3-5 300
MED-22160 2.2 16 3-5% 30 3-5 300
MED-24140 2.4 14 3-5% 30 3-5 350
MED-24180 2.4 18 3-5% 37 3-5 400
MED-24220 2.4 20 3-5% 37 3-5 450
MED-30200 3.0 20 3-5% 55 3-5 500
MED-30220 3.0 22 3-5% 75 3-5 500
MED-40250 4.0 25 3-5% 210 3-5 800
